新疆大學(xué)：煤基分級(jí)多孔碳納米纖維作為鈉離子電池的高性能負(fù)極

成果簡(jiǎn)介

由于鈉資源豐富，鈉離子電池（SIBs）被認(rèn)為是鋰離子電池（LIBs）最有前途的替代品之一。然而，由于缺乏先進(jìn)的電極材料，尤其是負(fù)極材料，嚴(yán)重阻礙了SIBs的部署。本文，新疆大學(xué)Xing chao Wang等研究人員在《Chem Electro Chem》期刊發(fā)表名為“Coal-based hierarchically porous carbon nanofibers as high-performance anode for sodium-ion batteries”的論文，研究通過簡(jiǎn)單的靜電紡絲結(jié)合活化方法制備煤基分級(jí)多孔碳納米纖維（HPCCNFs）。化學(xué)活化使HPCCNF-1具有微/中孔集成結(jié)構(gòu)和適當(dāng)?shù)谋缺砻娣e（2236.43m2g-1），同時(shí)將碳層間距擴(kuò)大到0.386nm，有利于離子和電子的傳輸。N摻雜不僅會(huì)產(chǎn)生外部缺陷和活性位點(diǎn)，還會(huì)增加材料的導(dǎo)電性。當(dāng)用作SIBs的陽(yáng)極材料時(shí)，HPCCNFs-1表現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性（高達(dá)1000次循環(huán)）和良好的倍率性能（5Ag-1時(shí)為121.7mAhg-1）。這項(xiàng)工作表明，煤基碳納米纖維可以成為制備高性能電池的有前途的陽(yáng)極。

圖文導(dǎo)讀

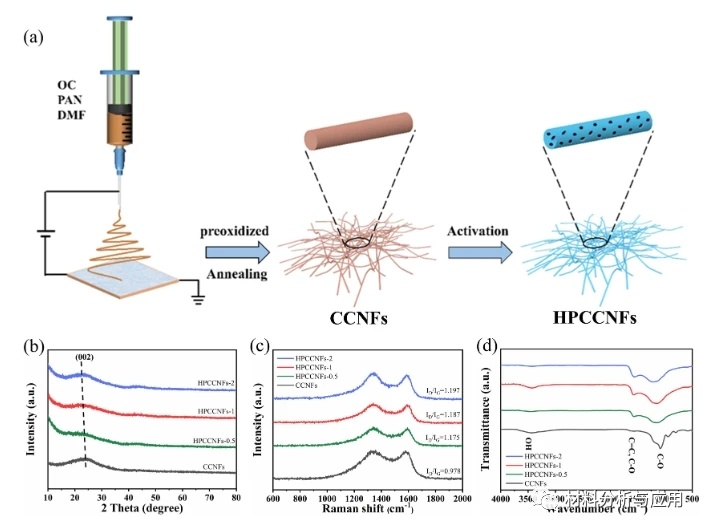

圖1.（a）HPCCNFS的制備工藝示意圖（b-d）CCNFS、HPCCNFS-0、HPCCNFS-1和HPCCNFS-2的XRD圖譜、拉曼光譜和FTIR圖譜，

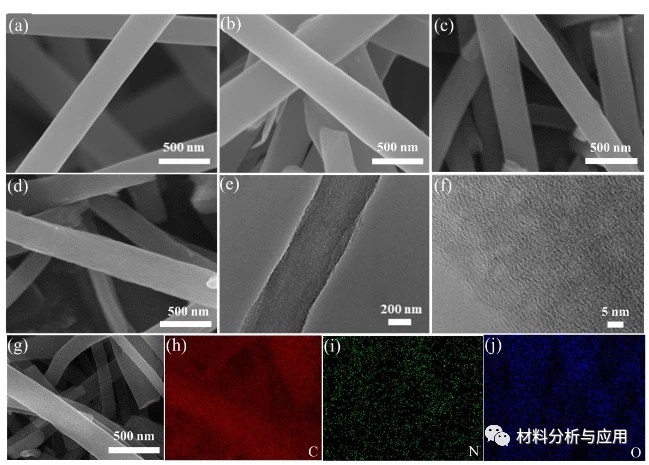

圖2.（a）CCNF、（b）HPCCNFS-0、（c）HPCCNFS-1和（d）HPCCNF系統(tǒng)圖像、（g）SEM圖像和（h-j）相應(yīng)EHPCCNF的FE-SEM圖像

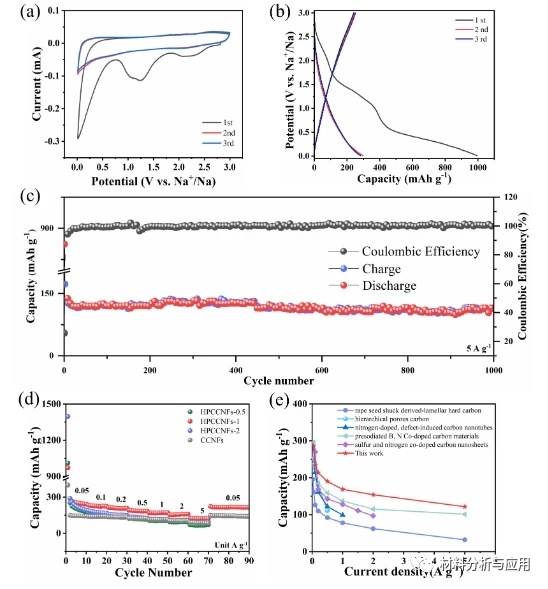

圖3.（a）0.01-3.0V之間的0.1mvsl下的CV曲線，以及（b）0.1AIPCCNFS-1下初始三個(gè)循環(huán)的充放電曲線；（c）HPCCNFS-1在5Ag-1下的循環(huán)性能（d）速率性能，以及（e）HPCCNFS-1與其他碳基陽(yáng)極材料的速率性能比較

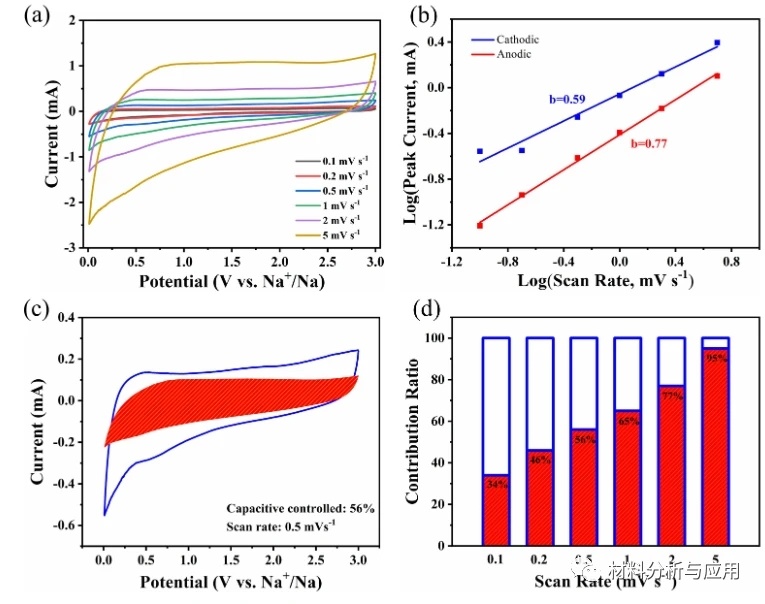

圖4.（a）HPCCNFS-I電極在不同掃描速率下的CV曲線，（b）峰值電流與掃描速率之間的關(guān)系，（c）在0.5mvs-1的掃描速率下的電容貢獻(xiàn)曲線，d）HPCCNFS-1電極在不同掃描速率下的電容控制電容貢獻(xiàn)率

小結(jié)

本文，采用靜電紡絲和活化相結(jié)合的方法制備了具有層次多孔結(jié)構(gòu)和大碳層間距的煤基碳納米纖維。當(dāng)用作SIBS的陽(yáng)極時(shí)，HPCCNES-1顯示出穩(wěn)定的循環(huán)性能和優(yōu)異的速率性能。

文獻(xiàn)：

https://doi.org/10.1002/celc.202200496

注：圖片非商業(yè)用途，存在侵權(quán)告知?jiǎng)h除！

本文地址：http://www.asdesk.cn/news/details102.html
